Segment C
Funktion (DMF):
c = a !c # !b !d # c !d # !c d # a !b

KVS:
KVS-Diagramm - für Beschreibung/Erklärung klicken

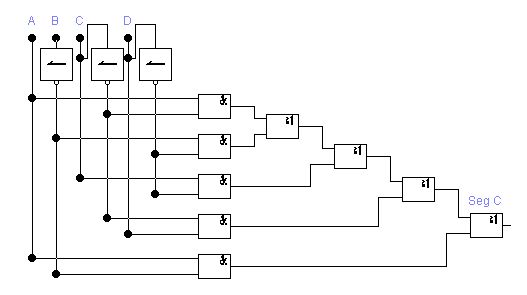

Symboldarstellung (Innenansicht):
>BCD Decoder<
Eingabe Ausgabe
    dcba c
  0 0000 1
  1 0001 1
  2 0010 0
  3 0011 1
  4 0100 1
  5 0101 1
  6 0110 1
  7 0111 1
  8 1000 1
  9 1001 1
A 10 1010 1
B 11 1011 1
C 12 1100 0
D 13 1101 1
E 14 1110 0
F 15 1111 0
