Segment A

Funktion (DMF):
a = !a !c # !a d # b !d # b c # a c !d # !b !c d

KVS:

KVS-Diagramm - für Beschreibung/Erklärung klicken

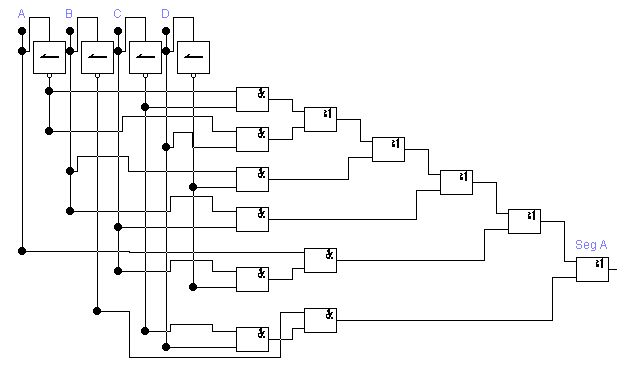

Symboldarstellung (Innenansicht):

>BCD Decoder<
		Eingabe	Ausgabe
		dcba	a
	0	0000	1
	1	0001	0
	2	0010	1
	3	0011	1
	4	0100	0
	5	0101	1
	6	0110	1
	7	0111	1
	8	1000	1
	9	1001	1
A	10	1010	1
B	11	1011	0
C	12	1100	1
D	13	1101	0
E	14	1110	1
F	15	1111	1
